Thông số kỹ thuật

Các dòng kẹp khuôn

Dòng			HB0101	HB0161	HB0251	HB0401	HB0631	HB1001	HB1601
Công suất kẹp khuôn		(kN)	9.8	15.7	24.5	39.2	61.7	98	157
Độ bền	Áp suất	0. 39MPa	9.8	15.7	24.5	39.2	61.7	98	157
(kN)	Áp suất	OMPa	2.9	5.9	8.8	13.7	20.6	30.8	50.3
Lực kẹp (kN)	Áp suất	0. 49MPa	7.8	13.7	20.6	32.3	50	77.4	127
	Áp suất	0.39MPa	6.9	11.8	17.6	27.4	43.1	66	108
	Áp suất	OMPa	2	3.9	4.9	7.8	11.8	17.7	28.9
Chu kỳ tối đa		(mm)	3	3	32	3.6	4	4.5	5
Chu kỳ kẹp		(mm)	1	1	1	1.1	1.2	1.2	1.2
Chu kỳ dự bị			2	2	2.2	2.5	2.8	33	3.8
Thể tích xi lanh	Mặt kẹp khuôn		56	94	144	259	444	773	1334
(cm3)	Mặt nhả khuôn		52	88	135	244	416	729	1262
Nguồn cấp áp suất	Áp suất đề xuất		0.49
(MPa)	Áp suất tối thiểu		0.39
Nhiệt độ hoạt động			Dưới 70°C (trên 70°C, vui lòng liên hệ với chúng tôi)
Tần suất hoạt động			Dưới 20 lần/ ngày (hoặc có thể liên hệ với chúng tôi nếu có thay đổi)

Chi tiết máy

guồn cấp khí cho quá trình kẹp

Nguồn cấp khí cho quá trình nhả

Bảng hướng dẫn

Lỗ bắt ốc treo

Điểm kẹp

Chu kỳ dự bị

Chu kỳ tối đa

Chu kỳ kẹp

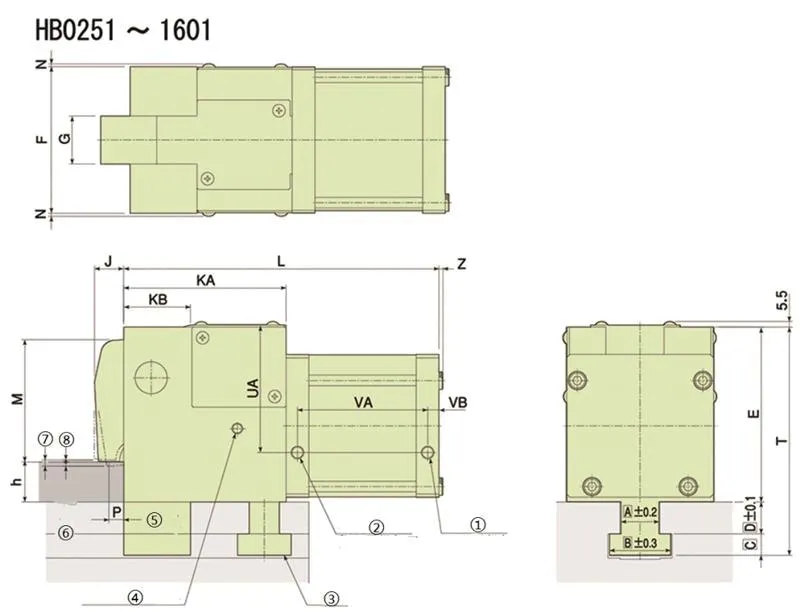

Kích thước

Đặc tính

Nguồn điện là khí nén tiêu chuẩn nên người dùng không cần lo lắng rò rỉ dầu làm bẩn máy kẹp và ảnh hưởng đến môi trường xung quanh. Do đó người dùng hoàn toàn không cần phải lo lắng về việc vận hành kho dầu hoặc nguy cơ cháy nổ.
Tất cả các mạch đều sử dụng đường ống áp suất không khí, do đó giúp cho việc vận hành và sử dụng dễ dàng hơn.
Kể cả quá trình tháo ống bảo trì cũng không bị rò rỉ dầu giúp cho quá trình bảo trì và vệ sinh trở nên dễ dàng hơn.
Cả kẹp khuôn KOSMEK GWA và kẹp khuôn KOSMEK HB đều có cùng khoảng cách lắp đặt giữa các lỗgiúp cho hai thiết bị có khả năng tương thích với nhau.
So với việc thay đổi khuôn bằng áp suất dầu, kẹp khuôn HB này có áp suất vận hành thấp hơn, đảm bảo độ bền cao hơn ở nhiệt độ cao.
Giá của kẹp khuôn HB thấp hơn kẹp khuôn áp suất dầu, đặc biệt là khi sử dụng lâu dài.
