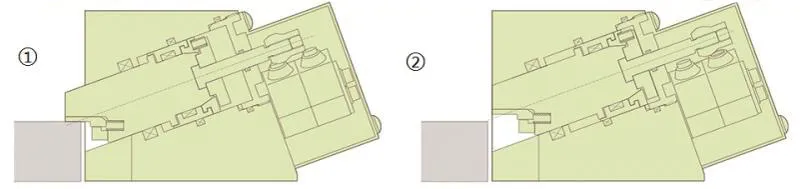

Kẹp khuôn nhanh GWA được trang bị thiết bị tự khóa. Điều này có nghĩa là áp suất dầu sẽ trở về 0 sau khi kẹp mà không làm giảm hiệu suất của kẹp. Chính đặc tính thông minh này giúp cho chúng trở thành kẹp khuôn mang lại hiệu suất cao.
Kẹp khuôn GWA được sử dụng cho các tấm khuôn không có khe chữ T, nhưng cần có kích thước khuôn phù hợp , nghĩa là kích thước tấm khuôn không thể tự do thay đổi.
Các dòng kẹp khuôn
| Dòng | Công suất kẹp khuôn | Lực kẹp (Tiêu chuẩn 13.7MPa)(kN) | Lực giữ (Áp suất dầu OMPa) (kN) | Kẹp dự phòng | Thể tích xi lanh dầu | Nhiệt độ vận hành | Tần suất hoạt động | |
| (kN) | (mm) | Kẹp | Nhả kẹp | |||||
GWA0100 | 9.8 | 9.8 | 3.9 | 1.0 | 6 | 3 | 0~70℃ | Dưới 20 lần/ngày (hoặc hãy liên hệ với chúng tôi nếu bạn có nhu cầu khác) |
GWA0160 | 15.7 | 15.7 | 6.3 | 11 | 4 | |||
GWA0250 | 24.5 | 24.5 | 9.8 | 19 | 8 | |||
GWA0400 | 39.2 | 39.2 | 15.7 | 35 | 13 | |||
GWA0630 | 61.7 | 61.7 | 24.7 | 64 | 24 | |||
GWA1000 | 98 | 98 | 39.2 | 1.5 | 121 | 48 | ||
GWA1600 | 157 | 157 | 62.8 | 227 | 102 | |||
GWA2500 | 245 | 245 | 98.0 | 411 | 177 | |||
GWA4000 | 392 | 392 | 156.8 | 757 | 349 | |||
GWA5000 | 490 | 490 | 156.8 | 757 | 349 | |||
Lưu ý: Sai số độ chính xác độ dày phần kẹp khuôn nhỏ hơn ± 0,5mm.

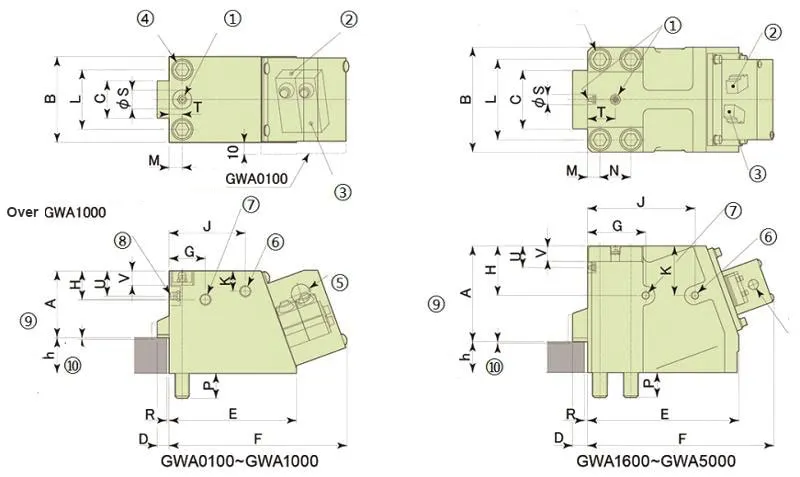

| Dòng | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | T | U | V | Rc | (Tiêu chuẩn)h±0.5 |
| GWA0100 | 41 | 48 | 20 | 8 | 81 | 129 | 21.5 | 19.5 | 48.5 | 8 | 33 | 8 | - | 12 | M8 | 1.5 | 16 | 10 | - | 8 | 1/8 | 20 |
| GWA0160 | 48 | 58 | 25 | 9 | 93 | 140 | 28 | 23 | 56.5 | 9.5 | 39 | 9.5 | - | 17 | M10 | 12 | 10 | |||||
| GWA0250 | 56 | 72 | 31.5 | 10 | 107 | 150 | 30.5 | 24 | 64 | 17 | 50 | 11 | - | 21 | M12 | 2 | 11 | 12 | 30 | |||
| GWA0400 | 69 | 90 | 40 | 12 | 123 | 173 | 38 | 30 | 70.5 | 14 | 62 | 14 | - | 27 | M16 | 14 | 16 | 1/4 | ||||
| GWA0630 | 82 | 110 | 50 | 14 | 140 | 194 | 41 | 33 | 83 | 22 | 76 | 17 | - | 33 | M20 | 3 | 15 | 20 | 35 | |||
| GWA1000 | 98 | 135 | 63 | 17 | 152 | 208 | 44 | 50 | 102 | 50 | 95 | 20 | - | 36 | M24 | 20 | 24 | 40 | ||||
| GWA1600 | 128 | 138 | 75 | 20 | 205 | 256 | 80 | 63 | 143.5 | 63 | 104 | 17 | 40 | 33 | M20 | 5 | 40 | 35 | 21 | |||
| GWA2500 | 155 | 170 | 95 | 24 | 245 | 302 | 94 | 80 | 174 | 80 | 130 | 20 | 50 | 40 | M24 | 45 | 25 | 50 | ||||
| GWA4000 | 195 | 215 | 118 | 28 | 305 | 355 | 119 | 90 | 208 | 90 | 162 | 27 | 60 | 50 | M30 | 65 | 40 | 35 | 3/8 | |||
| GWA5000 | 195 | 215 | 118 | 28 | 305 | 355 | 119 | 90 | 208 | 90 | 162 | 27 | 60 | 50 | M33 | 65 | 35 |
