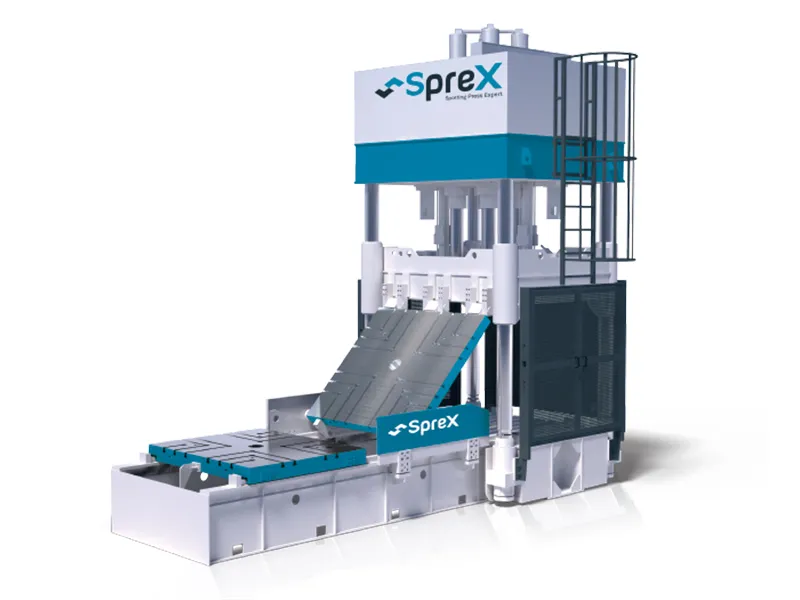

Máy rà khuôn được thiết kế hợp lý giúp việc kiểm tra và sửa chữa các loại khuôn phức tạp trở nên dễ dàng hơn nhiều.
Máy rà khuôn có độ chính xác cao YC được trang bị bốn xi lanh dầu xếp theo hình vuông. Điều này đảm bảo lực dùng trên khuôn sẽ đều hơn và hệ số biến dạng nhỏ hơn. Đây là điều mà những máy rà khuôn truyền thống với cách sắp xếp xi lanh theo một đường thẳng không được trang bị.
Chúng tôi cung cấp 9 loại máy rà khuôn, với áp suất từ 68T đến 600T, do đó đảm bảo có thể xử lý nhiều loại khuôn khác nhau, bao gồm khuôn đúc, khuôn phun, khuôn dập, v.v.
Thông tin phản hồi
Chọn kiểu dáng
Tùy theo mức áp suất khác nhau, chúng tôi cung cấp 11 loại máy với kích thước từ 80T đến 800T. Kích thước khuôn hỗn hợp có thể gia công là 1.5m×1.2m.
Máy rà khuôn là thiết bị có kích thước lớn. Máy rà khuôn nhỏ chiếm khá ít diện tích đứng và có độ cao dưới 4m. Tuy nhiên, chiều dài và chiều cao lớn nhất lớn nhất của máy có thể đạt được đến gần 10 mét. Vì vậy, khi lựa chọn thiết bị khách hàng cần phải chú ý đến nhu cầu và không gian của mình.
SX80YC
Công suất ép: 80 tấn
Công suất mở khuôn: 22 tấn
Công suất lật: 2.5 tấn
Công suất đẩy: 2.2 tấn
SX120YC
Công suất ép: 120 tấn
Công suất mở khuôn: 25 tấn
Công suất lật: 4 tấn
Công suất đẩy: 2.2 tấn
SX160YC
Công suất épy: 160 tấn
Công suất mở khuôn: 38 tấn
Công suất lật: 8 tấn
Công suất đẩy: 6.3 tấn
SX200YC
Công suất ép: 200 tấn
Công suất mở khuôn: 45 tấn
Công suất lật: 10 tấn
Công suất đẩy: 6.3 tấn
SX260YC
Công suất ép: 260 tấn
Công suất mở khuôn: 50 tấn
Công suất lật: 10 tấn
Công suất đẩy: 6.3 tấn
SX300YC
Công suất ép: 300 tấn
Công suất mở khuôn: 56 tấn
Công suất lật: 18 tấn
Công suất đẩy: 6.3 tấn
SX350YC
Công suất ép: 350 tấn
Công suất mở khuôn: 70 tấn
Công suất lật: 25 tấn
Công suất đẩy: 11.2 tấn
SX400YC
Công suất ép: 400 tấn
Công suất mở khuôn: 80 tấn
Công suất lật: 25 tấn
Công suất đẩy: 11.2 tấn
SX500YC
Công suất ép: 500 tấn
Công suất mở khuôn: 120 tấn
Công suất lật: 30 tấn
Công suất đẩy: 21.5 tấn
SX600YC
Công suất ép: 600 tấn
Công suất mở khuôn: 150 tấn
Công suất lật: 35 tấn
Công suất đẩy: 21.5 tấn
SX800YC
Công suất ép: 800 tấn
Công suất mở khuôn: 190 tấn
Công suất lật: 105 tấn
Công suất đẩy: 21.5 tấn
SX1000YC
Công suất ép: 1000 tấn
Công suất mở khuôn: 250 tấn
Công suất lật: 105 tấn
Công suất đẩy: 21.5 tấn
SX1200YC
Công suất ép: 1200 tấn
Công suất mở khuôn: 400 tấn
Công suất lật: 150 tấn
Công suất đẩy: / tấn

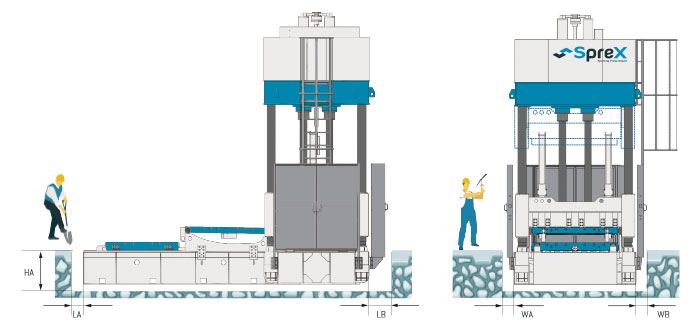

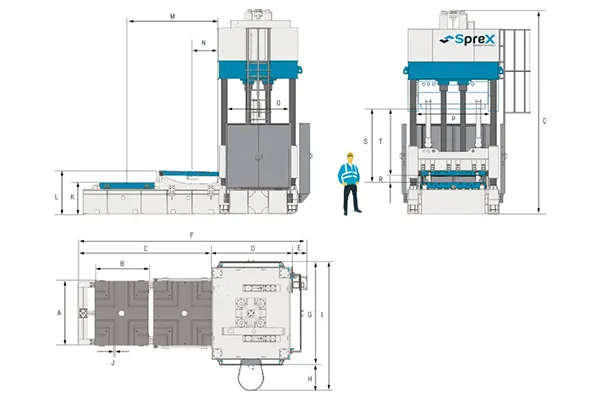

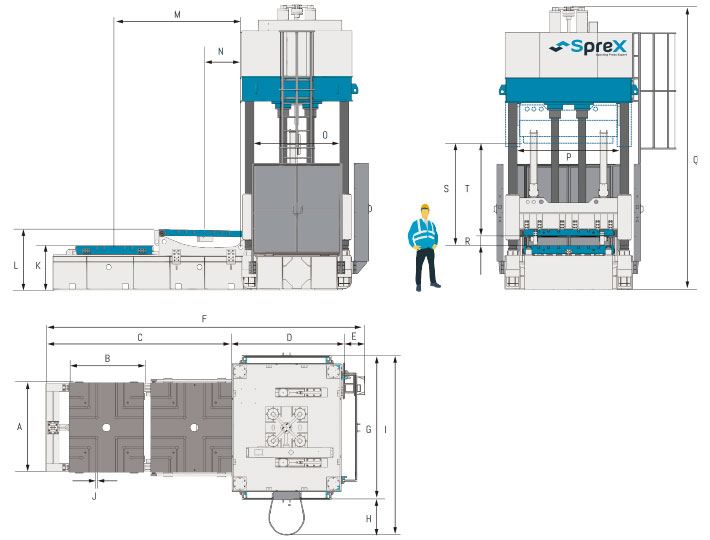

Kích thước lắp đặt
Thông số kỹ thuật
Dòng
SX80YC
SX120YC
SX160YC
SX200YC
SX260YC
SX300YC
SX350YC
SX400YC
SX500YC
SX600YC
SX800YC
SX1000YC
SX1200YC
A
1000
1400
1300
1800
2000
2200
2800
3000
3100
3500
4200
5000
6500
B
800
1100
1300
1500
1600
1800
2200
2000
2100
2500
3500
4200
4600
C
2320
3080
3320
3730
3740
4410
4880
4840
4940
5945
8485
9215
10015
D
1270
1720
2000
2200
2200
2680
2880
2960
3160
3560
4560
5220
5620
E
595
580
430
430
430
610
610
320
320
320
470
475
475
F
4180
5380
5750
6360
6370
7700
8370
8120
8420
9825
13515
14910
16110
G
1850
2395
2680
2880
3080
3510
4110
4390
4550
5000
5940
6820
8590
H
765
765
765
765
765
715
715
715
715
715
715
715
715
I
2615
3160
3425
3625
3845
4225
4826
5105
5265
5715
6655
7535
9305
J
22
22
28
28
28
36
36
36
36
36
42
42
42
K
570
715
805
875
875
985
1035
1085
1155
1275
1610
1665
1665
L
775
995
1085
1175
1175
1305
1580
1625
1730
1875
1995
2184
2184
M
1485
2090
2210
2520
2520
3025
3360
3320
3370
4180
6120
6590
7140
N
440
670
640
750
750
910
1030
990
990
1350
1790
2130
2330
O
940
1280
1500
1700
1700
2060
2260
2260
2400
2800
3720
4300
4700
P
1210
1645
1860
2060
2260
2550
3150
3340
3470
3900
4600
5400
6900
Q
3690
4630
5240
5695
5780
6860
7205
7405
8525
9275
11855
12300
13400
R
150
200
200
200
200
200
400
400
400
400
100
100
100
S
1150
1500
1700
1900
1900
2300
2500
2500
3000
3200
4000
4300
4700
T
1000
1300
1500
1700
1700
2100
2100
2100
2600
2800
3900
4200
4600
HA
500
670
750
800
800
900
900
1100
1100
1100
1750
1450
1450
LA
800
800
800
800
800
1000
1000
1000
1000
1000
1000
1000
1000
LB
800
800
800
800
800
1000
1000
1000
1000
1000
1000
1000
1000
WA
800
800
800
800
800
1000
1000
1000
1000
1000
1000
1000
1000
WB
800
800
800
800
800
1000
1000
1000
1000
1000
1000
1000
1000
Đặc điểm
Được thiết kế với cấu trúc trụ dẫn hướng, đảm bảo độ chính xác cao hơn trong quá trình đóng khuôn áp suất cao cũng như điều chỉnh độ song song của trục lăn một cách dễ dàng hơn.
Tất cả các chi tiết chuyển động đều được trang bị các ống bọc bằng đồng than chì dẫn hướng để vận hành không cần dầu và tự bôi trơn, giúp thiết bị sạch sẽ và thân thiện với môi trường.
Được trang bị chức năng kiểm tra phát hiện lỗi, hệ thống cảnh báo và chức năng bảo vệ khuôn áp suất thấp một cách thực tế và đáng tin cậy.
Bàn máy dưới được trang bị các thiết bị định vị và nâng hạ có độ chính xác cao, nâng cao hiệu quả vận hành.
Có 4 xi lanh kẹp khuôn, phân bố lực đồng đều trong quá trình đóng khuôn ở áp suất cao và giảm thiểu hệ số biến dạng.
Chuyển động của trục lăn được phát hiện bởi dải từ SIKO của Đức, đem lại khả năng định vị chính xác.
Được trang bị các thiết bị bảo vệ an toàn cơ học để bảo vệ khuôn và máy móc.
Linh kiện máy ép thủy lực
Hoạt động hiệu quả
Trong quá trình rà khuôn, người vận hành chỉ cần đặt hai khuôn tương ứng lên bệ lăn và tấm ép phía trên. Khi các khuôn được cố định tại chỗ bằng hệ thống kẹp thủy lực, thiết bị sẽ bắt đầu hoạt động. Bệ lăn di chuyển về phía trước, đồng thời tấm ép trên di chuyển lên trên và lật ngược 180 độ. Bằng cách đó, khuôn dạng hai mảnh sẽ hoàn thiện công việc định vị tại vị trí của nó một cách hiệu quả.
Định vị chính xác cao
Bốn trụ dẫn hướng đảm bảo toàn bộ thiết bị vận hành ổn định, đồng thời vị trí song song của khuôn có thể được điều chỉnh đơn giản bằng cách dịch chuyển vị trí đai ốc của trụ dẫn hướng, do đó đảm bảo độ chính xác cao. Chúng tôi cũng sử dụng tấm khuôn đàn hồi để đảm bảo độ chính xác cao trong điều kiện áp suất cao.
Các biện pháp bảo vệ hoàn thiện
Khi chốt lăn trở về vị trí ban đầu, bộ phận an toàn máy thủy lực của sẽ tự động gắn và khóa chốt lăn lại, giúp cho hoạt động của khuôn và máy móc an toàn và bảo mật hơn.
Thiết bị tùy chọn
Hệ thống động cơ servo
Sử dụng mô tơ servo tùy chọn kèm theo để điều khiển có thể giúp giảm nhiệt độ dầu và mức tiêu thụ năng lượng của máy rà khuôn.
Khuôn tấm cảm tính từ
Các tấm khuôn từ được sử dụng kết nối với máy rà khuôn để đạt được sự thay đổi khuôn nhanh chóng và chính xác.
Hệ thống kẹp thủy lực
Chúng tôi cung cấp nhiều hệ thống kẹp thủy lực phù hợp với máy rà khuôn, giúp khách hàng có thể thay khuôn nhanh chóng và chính xác.
