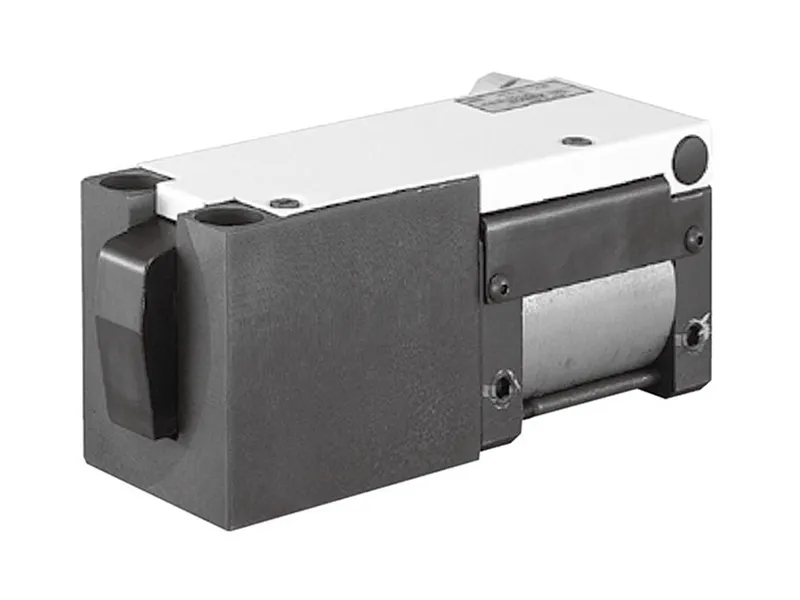

Kẹp khuôn KOSMEK HC mang lại hiệu suấ cao, đảm bảo lực giữ và lực kẹp mạnh mẽ ngay cả khi không có nguồn cung cấp không khí.
Loại kẹp khuôn này có phạm vi ứng dụng rộng rãi, bao gồm thay đổi khuôn theo chiều dọc và thay đổi khuôn theo chiều ngang. Ngoài ra nó cũng thích hợp cho máy ép phun ngang và máy ép phun dọc với nhiều thông số kỹ thuật khác nhau.
Các dòng kẹp khuôn
| Dòng | HC0102 | HC0162 | HC0252 | HC0402 | HC0632 | HC1002 | HC1602 | HC2502 | ||
| Công suất kẹp khuôn | (kN) | 9.8 | 15.7 | 24.5 | 39.2 | 61.7 | 98 | 157 | 245 | |
| Độ bền | Áp suất không khí | 0. 39MPa | 9.8 | 15.7 | 24.5 | 39.2 | 61.7 | 98 | 157 | 245 |
| (kN) | Áp suất không khí | OMPa | 2.9 | 5.9 | 7.8 | 11.8 | 17.6 | 26.5 | 40.9 | 65 |
| Lực kẹp (kN) | Áp suất không khí | 0. 49MPa | 7.8 | 13.7 | 19.6 | 31.4 | 48 | 75.5 | 124 | 190 |
| Áp suất không khí | 0.39MPa | 6.9 | 11.8 | 16.7 | 26.5 | 41.2 | 63.7 | 104 | 160 | |
| Áp suất không khí | OMPa | 2 | 2.9 | 4.9 | 6.9 | 9.8 | 14.7 | 23.5 | 35 | |
| Chu kỳ tối đa | (mm) | 2 | 2 | 2.1 | 2.3 | 2.6 | 2.8 | 3 | 3.3 | |
| Chu kỳ kẹp | (mm) | 1 | 1 | 1 | 1.1 | 1.2 | 1.2 | 1.2 | 1.3 | |
| Chu kỳ dự bị | 1 | 1 | 1.1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 | ||
| Thể tích xi lanh | Mặt kẹp khuôn | 56 | 94 | 144 | 259 | 444 | 773 | 1334 | 2468 | |
| (cm3) | Mặt nhả khuôn | 52 | 88 | 135 | 244 | 416 | 729 | 1262 | 2346 | |
| Nguồn cấp áp suất | Áp suất đề xuất | 0.49 | ||||||||
| (MPa) | Áp suất tối thiểu | 0.39 | ||||||||
| Nhiệt độ hoạt động | Dưới 70°C (trên 70°C, vui lòng liên hệ với chúng tôi) | |||||||||
| Tần suất hoạt động | Dưới 20 lần/ ngày (hoặc có thể liên hệ với chúng tôi nếu có thay đổi) | |||||||||
| Dòng | ∫ |
| HC0102 | 113 |
| HC0162 | 119 |
| HC0252 | 111 |
| HC0402 | 156 |
| HC0632 | 179 |
| HC1002 | 167 |
| HC1602 | 152 |
| HC2502 | 190 |

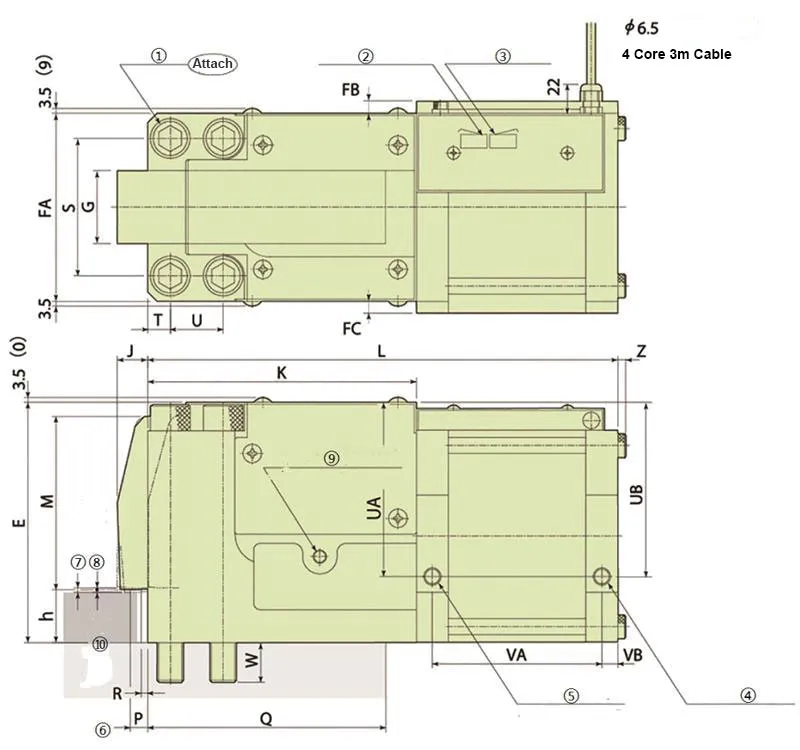

| Dòng | E | FA | FB | FC | G | J | K | L | M | P | MIN.Q | R | S | T | U | UA | UB | VA | VB | W | X | Z | (Tiêu chuẩn)h |
| HC0102 | 66 | 50 | 6 | 6 | 16 | 10.5 | 75.5 | 159 | 39.5 | 5.6 | 46 | 15 | 33 | 8 | - | 525 | 505 | 68.5 | 7.5 | 12 | M8 | - | 20±0.3 |
| HC0162 | 76 | 60 | 6 | 6 | 19 | 12 | 86 | 174 | 48 | 6.1 | 55 | 15 | 39 | 95 | - | 60 | 58 | 73 | 7.5 | 15 | M10 | - | 20±0.3 |
| HC0252 | 85.5 | 72 | - | - | 25 | 13 | 100.5 | 195 | 48.5 | 7.4 | 84 | 2 | 50 | 11 | - | 70 | 70 | 70 | 11 | 22 | M12 | - | 30±0.3 |
| HC0402 | 1045 | 90 | - | - | 30 | 15.5 | 117.5 | 217 | 66.5 | 8.8 | 61 | 2 | 62 | 14 | - | 845 | 845 | 74.5 | 11.5 | 27 | M16 | - | 30±0.3 |
| HC0632 | 128 | 110 | - | - | 36 | 17.5 | 139.5 | 254 | 77 | 9.9 | 75 | 3 | 76 | 17 | - | 99 | 99 | 89 | 11.5 | 33 | M20 | - | 35±0.3 |
| HC1002 | 150 | 135 | 9.5 | - | 48 | 20 | 163.5 | 287 | 100.5 | 11 | 120 | 3 | 95 | 20 | - | 109.5 | 1095 | 1065 | 8.5 | 36 | M24 | - | 40±0.3 |
| HC1602 | 182 | 142 | 9.5 | 8.5 | 55 | 23 | 203 | 355 | 132 | 13 | 203 | 5 | 104 | 17 | 40 | 131.5 | 131*5 | 128 | 12 | 30 | M20 | 6 | 40±0.3 |
| HC2502 | 227 | 170 | 10 | 10 | 65 | 26 | 253 | 435 | 125.5 | 17 | 245 | 5 | 130 | 20 | 50 | 167 | 167 | 158 | 12 | 37 | M24 | 10 | 50±0.3 |
