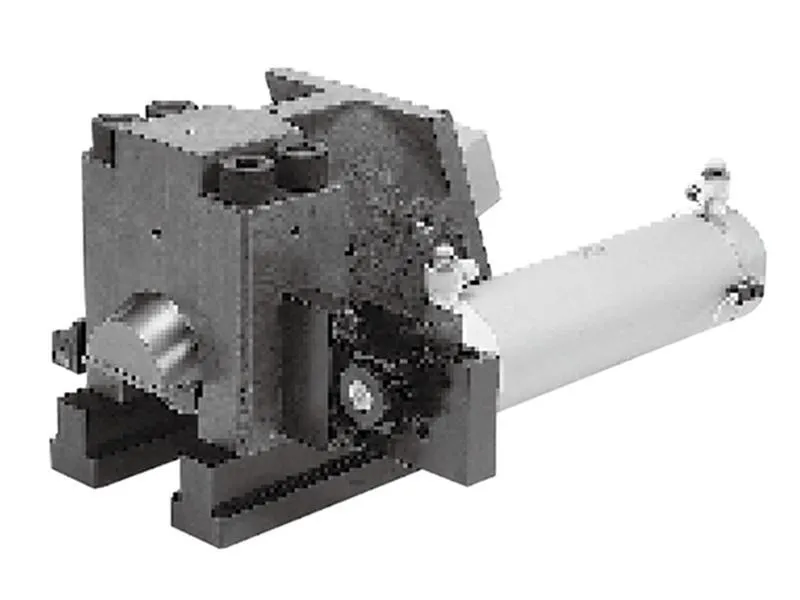

Kẹp khuôn nhanh KOSMEK GLA là phiên bản cải tiến của kẹp khuôn nhanh KOSMEK GW. Chúng được sử dụng để xử lý khuôn ở nhiều kích cỡ khác nhau. Đặc biệt, chuyển động của kẹp khuôn và quá trình kẹp đều có thể được điều khiển từ xa.
Dòng kẹp khuôn này được sử dụng để di chuyển và kẹp khuôn ép nhựa, khuôn dập, khuôn đúc khuôn, khuôn thủy tinh, khuôn cao su, khuôn luyện kim,...
Các dòng kẹp khuôn
| Dòng | Công suất kẹp khuôn | Lực kẹp 13.7MPa | Chu kỳ | Áp suất không khí buồn | Kích thước khe chữ T tối thiểu | Nhiệt độ hoạt động | Tần suất hoạt động |
| (kN) | (kN) | (mm) | (MPa) | ||||
GLA1600 | 157 | 157 | 50~300 | 0.39~0.49 | 28 | 0~70°C | Dưới 20 lần/ngày (hoặc hãy liên hệ với chúng tôi nếu bạn có nhu cầu khác) |
GLA2500 | 245 | 245 | 32 | ||||
GLA4000 | 392 | 392 | 42 | ||||
GLA5000 | 490 | 392 | 42 |

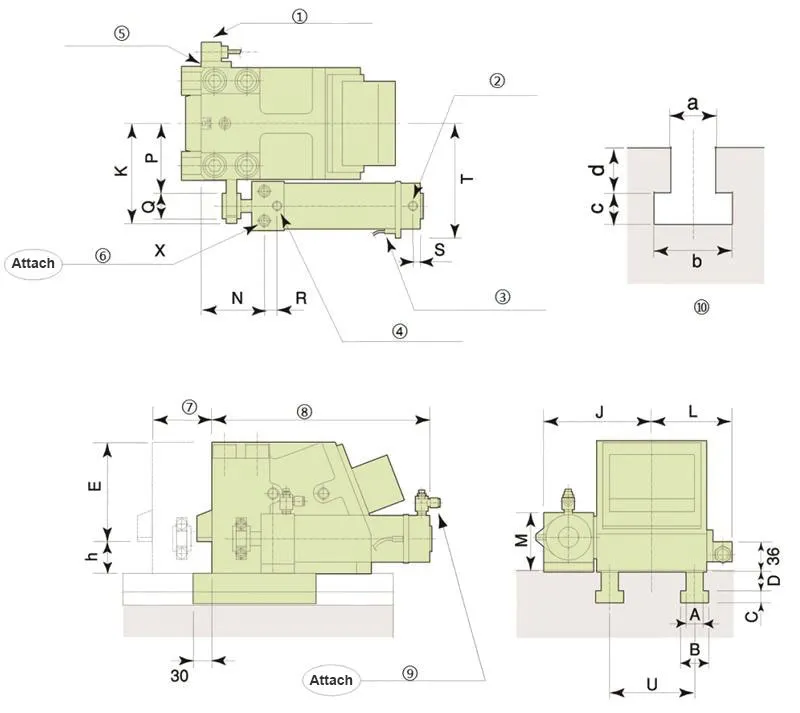

| Dòng | E | G | J | K | L | M | N | P | Q | R | S | T | U | X | Rc | |
| Lắp đặt bu lông | Gia công lỗ ren | |||||||||||||||
| GLA1600 | 128 | 178 | 139 | 134 | 108 | 80.5 | 85 | 86 | 41 | 16 | 14 | 152.5 | 104 | M12X85 | M12 dày 24 | 1/4 |
| GLA2500 | 155 | 192 | 166.5 | 155.5 | 124 | 92.6 | 95 | 105 | 46 | 20 | 14 | 181 | 130 | M16X100 | M16 dày 32 | |
| GLA4000 | 195 | 228.5 | 273 | 222.5 | 146.5 | 149 | 100 | 133 | 120 | 37.5 | 19 | 260 | 162 | M20X160 | M20 dày 40 | 1/2 |
| GLA5000 | 195 | 228.5 | 273 | 222.5 | 146,5 | 149 | 100 | 133 | 120 | 37.5 | 19 | 260 | 162 | M20X160 | M20 dày 40 | |
Lưu ý: A, B, C, D được quyết định bởi kích thước khe chữ T.
Vui lòng đánh dấu kích thước khe chữ T (a, b, c, d) và độ dày kẹp (h).
Giá trị sai số của kích thước khe chữ T nhỏ hơn ±0,2mm.
