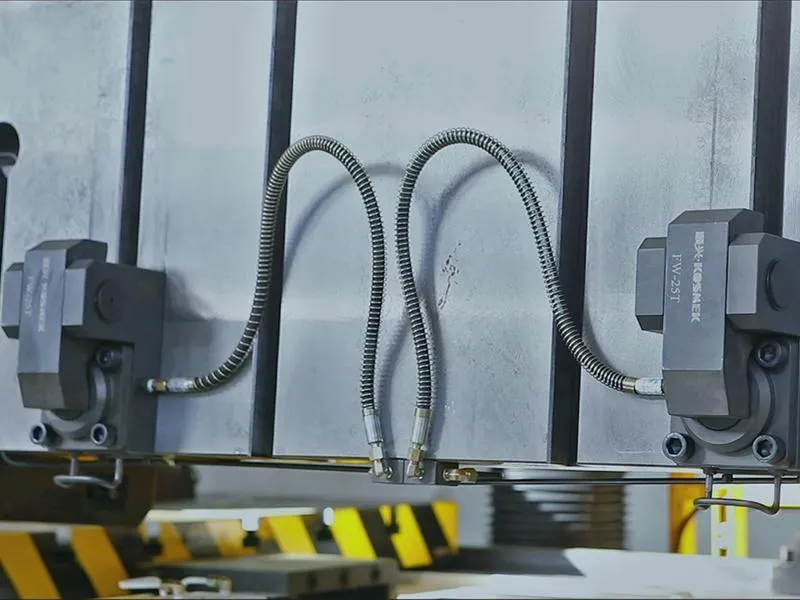

Hệ thống kẹp thủy lực dòng FW được sử dụng cho các hoạt động kẹp khuôn với hướng kẹp từ trái sang phải, hỗ trợ người vận hành thực hiện chuyển đổi nhanh chóng trong quá trình sản xuất khuôn. Điều này rút ngắn đáng kể thời gian cần thiết để thay khuôn và khiến nó trở thành một thiết bị cần thiết để nâng cao hiệu suất cho sản xuất khuôn ép phun và khuôn đúc.
Thông số các dòng máy
| Dòng | Lực kẹp(25MP) | Chu kỳ X | Chu kỳ kẹp Y | Chu kỳ an toàn Z | Khối lượng xi lanh kẹp thủy lực | Trọng lượng |
| KN | mm | mm | mm | cm3 | kg | |
| FW2 | 20 | 7 | 3 | 4 | 6.5 | 2 |
| FW4 | 40 | 7 | 3 | 4 | 13 | 4.8 |
| FW6 | 60 | 8 | 4 | 4 | 21 | 7.2 |
| FW10 | 100 | 8 | 3 | 5 | 33 | 13 |
| FW16 | 160 | 8 | 3 | 5 | 50 | 23 |
| FW25 | 250 | 8 | 3 | 5 | 88 | 36 |
| FW50 | 500 | 8 | 3 | 5 | 173 | 80 |
Lựa chọn sản phẩm
Khách hàng có thể chọn dòng sản phẩm và số lượng kẹp tương ứng tùy theo nhu cầu sử dụng của mình.
| Công suất máy | Thông số kỹ thuật của hệ thống kẹp thủy lực | Độ dày của tấm khuôn(mm) | |||
| Trục lăn cố định | Số lượng | Trục lăn di chuyển | Số lượng | ||
| 60-120 | FW2 | 4 | FW2 | 4 | 25 |
| 160-250 | FW4 | 4 | FW4 | 4 | 30 |
| 280-320 | FW6 | 4 | FW6 | 4 | 30 |
| 350-600 | FW10 | 4 | FW10 | 4 | 40 |
| 650-850 | FW16 | 4 | FW16 | 4 | 50 |
| 900-1300 | FW16 | 6 | FW16 | 6 | 50 |
| 1400-1600 | FW25 | 6 | FW25 | 6 | 50 |
| 1800-2800 | FW25 | 8 | FW25 | 8 | 50 |
| Thông số kỹ thuật | G | E | F | S | P | Q | Rc | M | N | L | K | J | H(Tiêu chuẩn) |
| FW2 | 60 | 58 | 28 | 58 | 6.7 | 12.5 | 1/4 | 48 | 24 | 100 | 18 | 82 | 25 |
| FW4 | 66 | 73 | 40 | 80 | 8.6 | 16 | 1/4 | 70 | 35 | 138 | 23 | 115 | 30 |
| FW6 | 80 | 94 | 50 | 87 | 8.3 | 20 | 1/4 | 76 | 45 | 160 | 30 | 130 | 30 |
| FW10 | 90 | 106 | 55 | 107 | 11.1 | 20 | 1/4 | 95 | 55 | 194 | 30 | 164 | 40 |
| FW16 | 100 | 126 | 60 | 135 | 8.6 | 20 | 1/4 | 120 | 75 | 230 | 30 | 200 | 50 |
| FW25 | 113 | 155 | 73 | 150 | 10.5 | 20 | 1/4 | 135 | 90 | 270 | 30 | 240 | 50 |
| FW50 | 155 | 230 | 110 | 178 | 10.5 | 20 | 1/4 | 160 | 90 | 320 | 30 | 290 | 60 |
Lưu ý: H là độ dày của tấm đế khuôn được ghép với kẹp thủy lực tiêu chuẩn và có thể tùy chỉnh theo yêu cầu.
